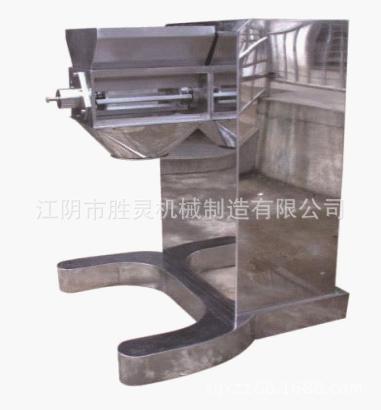

摇摆式颗粒机
摇摆式颗粒机
产品详情

undefined


是一种可以将湿粉末制成颗粒的机器,本机适用范围广,所生产的颗粒均匀,不需要再进行颗粒筛选,从而提高生产效率,降低生产成本,提高产量。与粉料相比,颗粒味道可口、体积小,服用、贮藏及运输均较方便。本机通过机械传动使滚筒往复摆动,将物料从筛网中挤出制成颗粒,只要更换不同目数的筛网就制成粗细不同的颗粒,滚筒不需拆卸,筛网容易拆卸且很轻,该机需清洁的部件仅有制粒腔部分,清洗十分方便。所制的颗粒含粉粒率少,操作方便,控制简单,使用寿命长,符合GMP规范要求。

功能简介

 粉末的流动性差易造成裂片,片重差异大,所以在压片前最好先制成颗粒,中西药制粒一般都是用此种型号的机器,因为此型号机器制作的颗粒的流动性好、所压制的片重均匀,色泽一致。本机可以将湿粉末制成颗粒,也可对一些条状及不规则状的易碎、易松散、较脆物料的打碎打散之用,作为磨粉的前道工序。一机具备制粒、粉碎、布料三种功能,可达到一机多用的目的。

工作原理

 本机是以机械传动,在摩擦力的作用下,滚筒自转,粉状物料在旋转滚筒的正、反旋转作用下从筛网孔中排出,送出机外。调节筛网的紧松与滚筒的转速,可在一定程度上控制颗粒的粒度与密度。

使用范围

本机生产的颗粒可用于冲剂包装,胶囊制作,片剂制作等,适用于医药、化工、食品等工业中制造各种规格的颗粒。本机只用于颗粒制作,不适合于固体、流质、浆状或磨碎之用。

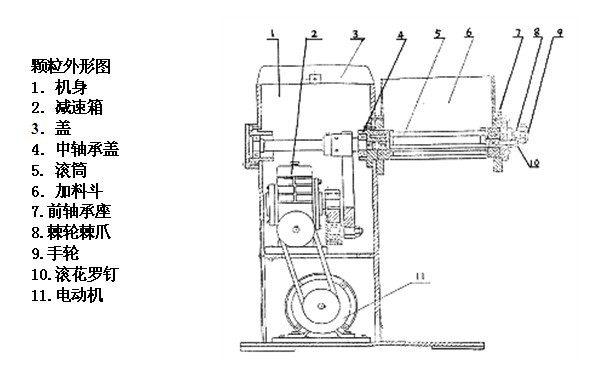

1.机身

为一独立长方体、由轴承架、减速箱、机座三大件组成。加料粉斗与轴承架连接、伸向机外,机座前端设计为伸出、着地广而平稳,因此不须安装、可任意放置室内使用。

2.颗粒制造装置

undefined

旋转滚筒横卧装置在料斗下面,前后有轴承支座,它通过齿条的传动,作倒顺回转。端面的前轴承座为活动式,装拆时、只要旋下三个螺钉,前轴承座和旋转滚筒可依次抽出。旋转滚筒的二端采用对称凸形连轴节,不受倒顺限制、装拆方便。

3 筛网夹管:

  装置在旋转滚筒的两旁,用钢管制造,中间开有一条长槽,筛网的两端嵌入槽内,转动手轮将筛网包在旋转滚筒的外圆上,手轮内挡有刺轮撑住,松紧可以调节。

4 减速箱:

   采用蜗轮传动,速比为1:30,箱内可储机没,保证齿杆、齿轮和蜗轮付润滑良好及无噪音,蜗轮外端,装有偏心杆带动齿杆作往复运动,与齿杆啮合的齿轮轴即作倒顺回转运动。

5 机坐电机:

  电机安装板与机座铰链连接,另一端与螺母铰接,当转动机座上手轮时调节丝杆旋转、螺母即带动电机板上下、以调三角带松紧。

详细参数:

型 号

YK-60

YK-100

YK-160

生产能力(Kg/h) Capacity

20-30

30-200

200-300

电机功率(Kw) Diameter of roller

0.25

1.1

2.2

滚动转速(r/min) Speed of roller

46

55

55

摇摆角度(度) Vibration Angle

360

360

360

滚筒直径(mm) Fitting motor

?60

?100

?160

外形尺寸(L×W×H)(mm)

Overall dimension

45×45×55

70×40×105

1000×800×1300

重量(Kg) Weight

70

180

350

摇摆速率(npm)Swing speed

>110

>110

〉110

滚笼×齿条Roling cage×Rack

1×6

1×6

1×6

操作过程

1.物料准备:

  干粉应加入适量水进行搅拌均匀,湿物料可进行适当的干燥,物料呈块状,可不要行加工处理。
2.机器准备:

  更换合适筛网,将手轮内的刺轮调节至合适位置,空机运转1-2分钟,无异常后再进行开机操作。

3.使用方法:

   开动机器,将混合料倒入斗内,由旋转滚筒的摇摆作用,压挤物料通过筛网形成颗粒,如粉碎块子,应逐渐加入,不宜加满、以免受压过大,而使筛网易损。
